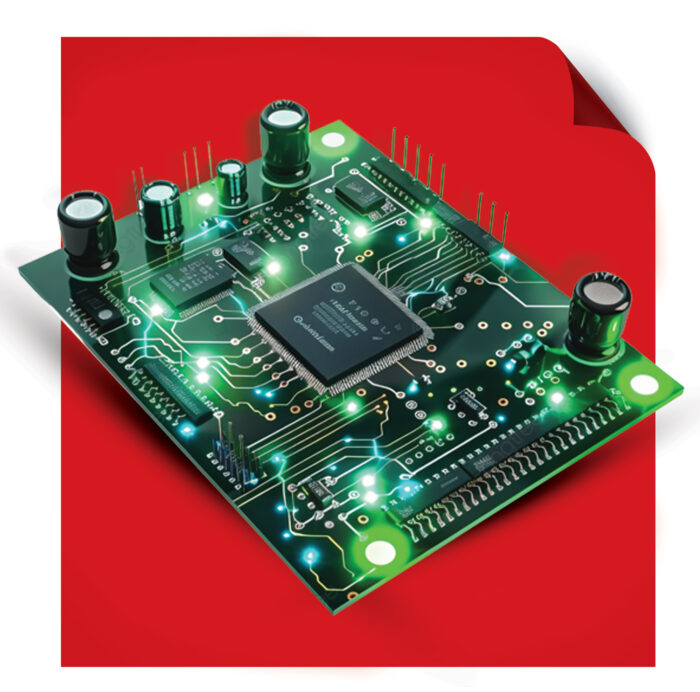

تولید و مونتاژ بوردهای الکترونیک

برای این محصول می توانید خلاصه مشخصات را از ذیل ملاحظه کنید یا برای مشاهده توضیحات به بخش جزئیات بیشتر در پایین همین صفحه مراجعه کنید. همچنین در صورتی که سوال یا راهنمایی بیشتری نیاز دارید با شرکت ما تماس بگیرید

مشخصات محصول

تولید بورد

مونتاژ بورد

قابلیت شخصی سازی

پرینت خمیر قلع بر روی برد با سرعت بالا و تمام اتوماتیک با دوربین 3D
دقت بالای printer و pick&place در مقیاس میکرومتر
قابلیت مونتاژ قطعات از سایز 0.01*0.005 تا 3*3 اینچ
توانایی مونتاژ IC های QFN ، BGA و Fine Pitch بالا
مونتاژ نزدیک به 400،000 قطعه در ساعت با بهره‌گیری از 3 خط SMD
قابلیت انجام عملیات مونتاژ بر روی انواع PCB از سایز 50*50 تا 1100*400 میلیمتر
توانایی مونتاژ حداکثر 364 نوع قطعه مختلف بر روی یک طرف PCB
قابل استفاده بودن انواع بسته بندی قطعات نظیر Tape، Tryو Stick برای دستگاه‌های pick&place
شایان ذکر است که این دپارتمان مجهز به خط مونتاژ تخصصی LED می‌باشد.
مجهز به SPI(solder paste inspection): اندازه گیری و کنترل مقدار خمیر لحیم براساس Opening استنسیل و ضخامت آن
مجهز به AOI(automated optical inspection): کنترل صحت مونتاژ، صحت قرار گیری قطعات، کنترل جهت قطعات و صحت لحیم کاری قطعات
مجهز به ICT(in-circute test): تست الکتریکال درون مداری برد و قطعات
مجهز به X-RAY: کنترل دقت و کیفیت لحیم کاری در قطعات خاص (IC های QFN ، BGA و Fine Pitch بالا) و قطعات Heatsink دار، کنترل مدارات درونی IC و LED
دستگاه Automatic WAVE: قابلیت لحیم کاری آبشاری و موجی با ظرفیت بسیار بالا
دستگاه Selective Soldering

قابلیت های شاخص در دپارتمان THD

کیفیت بالای لحیم کاری به دلیل استفاده از نیتروژن
تحت کنترل بودن میزان پاشش قلع در موقعیت های مختلف برد
پاشش فلکس و قلع به صورت موضعی( مناسب برای بردهای دو رو مونتاژ)
تحت کنرل بودن فرآیند لحیم کاری با دوربین تعبیه شده در دستگاه

سیستم مدیریت کیفیت

با توجه به اصل مشتری مداری به عنوان یکی از ارکان شرکت تعاونی-تولیدی پیشگامان عصر ارتباطات، این مجموعه کوشیده است تا با استقرار سیستم مدیریت کیفیت بر اساس الزامات ISO TS 16949 و همچنین بهره‌گیری از پرسنل مجرب در زمینه کیفیت، زمینه همکاری و ارائه خدمت به بهترین شکل به صنایع پزشکی، نظامی و خودرویی را فراهم کند.

فرایند تضمین و کنترل کیفیت این مجموعه با استقرار در مبادی ورودی کالا و تجهیزات، کنترل های عملیاتی حین فرایند تولید و کنترل نهایی در جهت ارسال کالا و خدمات به مشتری انجام وظیفه می کند .
